OCT 250
Produktmerkmale OCT250

OCT – OPTISCHE KOHÄRENZTOMOGRAFIE FÜR DAS LASERSCHWEIßEN

Nahtverfolgung – Prozessbeobachtung – Nahtüberwachung für das Laserschweißen

Das OCT-System von Lessmüller Lasertechnik bietet völlig neue Möglichkeiten für die Qualitätssicherung Ihrer Schweißprozesse – in Echtzeit.

Aus datenschutzrechlichen Gründen benötigt YouTube Ihre Einwilligung um geladen zu werden. Mehr Informationen finden Sie unter Datenschutz.
Akzeptieren

Koaxial eingekoppelt in den Bearbeitungsstrahl oder als Stand-alone-Variante führt das OCT eine hochgenaue Höhenprofilmessung im Bereich des TCP (Tool Center Point) durch.
Während des aktiven Schweißprozesses wird die Bauteiloberfläche mit etwa 70.000 Messpunkten pro Sekunde µm-genau abgetastet. Eine Aufnahme umfasst Bereiche der Schweißstoßfuge, des Schmelzbades und der erkalteten Naht.

Aus datenschutzrechlichen Gründen benötigt YouTube Ihre Einwilligung um geladen zu werden. Mehr Informationen finden Sie unter Datenschutz.
Akzeptieren

Zudem ermöglicht das OCT dem Bearbeitungslaserkopf der Schweißstoßfuge oder Naht selbstgesteuert zu verfolgen, und dies unabhängig der aktuellen Bewegungsrichtung des Laserkopfs und ohne vorherige Kalibrierung oder vorgegebene Informationen über die Bahnkurve.

Aus datenschutzrechlichen Gründen benötigt YouTube Ihre Einwilligung um geladen zu werden. Mehr Informationen finden Sie unter Datenschutz.
Akzeptieren

So lassen sich eine präzise und berührungslose Nahtverfolgung vor dem Schweißprozess und eine Konturkontrolle der fertigen Naht nach dem Schweißprozess realisieren. Mit keinem anderen Verfahren ist so eine wirtschaftliche und hochgenaue Messung der Einschweißtiefe (Keyhole-Tiefe) während des Prozesses möglich.

Aus datenschutzrechlichen Gründen benötigt YouTube Ihre Einwilligung um geladen zu werden. Mehr Informationen finden Sie unter Datenschutz.
Akzeptieren

Damit eröffnet sich mit einem einzigen System die Möglichkeit, Nahtführung (Pre-Prozess), Prozessüberwachung (In-Prozess) und Nahtkontrolle (Post-Prozess) beim Laserschweißen (und auch Löten) durchzuführen. Für alle drei Anwendungsbereiche existieren umfangreiche Softwarepakete, welche eine automatisierte Auswertung der Messdaten bieten. Die flexible Anpassung der Auswertealgorithmen an Ihre spezifischen Aufgaben ist eine unserer größten Stärken.

Jedes OCT-System wird individuell gemäß der Anforderungen Ihrer Prozesse konfiguriert und parametriert. Alle relevanten Mess- und Auswertedaten werden für eine vollständige Rückverfolgbarkeit gespeichert und stehen dem Benutzer uneingeschränkt zur Verfügung. Unser OCT-System ist mit allen gängigen Schweißoptiken – Scanneroptiken sowie Festoptiken – kompatibel und unterstützt alle gängigen Feldbusse.

Die Messung mit OCT ist richtungsunabhängig und omnidirektional einsetzbar. Zudem zeigt sich das OCT unbeeindruckt von Störeinflüssen wie z. B. Schmauch, Störlicht oder Unregelmäßigkeiten auf der Oberfläche, wie z. B. Kratzer.

Vorteile mit OCT

  • Präzise Kantenerkennung und Nahtverfolgung in jeder Richtung und unter beliebigen Schweißwinkeln
  • Online-Fehlererkennung und Autokorrektur für eine Reduzierung von Ausschussproduktion, Prüfkosten und Nacharbeitsquote
  • Zuverlässiges automatisiertes Detektieren von Fehlern in der fertigen Schweißnaht
  • Messung der Einschweißtiefe (Keyhole-Tiefe) während des Schweißvorgangs

  • Messergebnis unbeeinflussbar durch Prozessleuchten und Fremdlicht

  • Robuste und erprobte Erkennungs- und Auswertealgorithmen

  • Einfache Adaption an gängige Laserschweißoptiken mit Kameraanschluss

  • Robustes Industriedesign: Staubdichter Aufbau mit roboterschlepptauglichem Kabel und Schnittstellen

  • Visualisierung aller relevanten Mess- und Auswertungsdaten zur Rückverfolgung

  • Hohe Konfigurierbarkeit

Ob in einen Bearbeitungslaser integriert oder als Stand-alone genutzt, durch die Nutzung des OCT-Systems von Lessmüller Lasertechnik treffen sie die Wahl zur leistungsstärksten Qualitätssicherung für Schweißprozesse auf dem Markt.

Die Möglichkeit, das System für alle Arten der Prozessüberwachung nutzen zu können, d. h. als Pre-, In-, oder Post-Prozess, garantiert Ihnen nach heutigem Standard die technisch bestmöglich zu erreichende Schweißqualität in Ihrer Fertigungsproduktion.

OCT-Leistungsumfang

Die oberste Aufgabe der OCT-Sensorik ist die Vermeidung von Fehlpositionierungen der Bearbeitungsoptik bzw. des Laserstrahls. Dies kann bereits vor dem Schweißen durch die Erkennung der tatsächlichen Schweißnahtgeometrie und ggfs. präventive Korrektur hierzu oder auch während des Schweißens erfolgen, durch fortlaufendes, automatisiertes Nachjustieren (Nahtfolgungserkennung – Seam tracking).

Des Weiteren kann während des Schweißenes die Einschweißtiefe ermittelt und überwacht werden. Bei Auftreten von Fehlern kann der laufende Prozess abgebrochen und verhindert werden, dass fehlerhafte Teile weiter bearbeitet werden.

Letztlich kann mit dem OCT von Lessmüller Lasertechnik sogar die Topografie der Schweißnaht vermessen und auf Fehlstellen überprüft werden und zwar während als auch nach dem Schweißvorgang im Nachgang.

Reduzierung-Fehlproduktion

Da OCT unabhängig von Fremd- oder Störlicht arbeitet, können bereits in der Planungsphase von Stoßgeometrien die Erkennbarkeit und Messbarkeit abgeschätzt werden. Es müssen keine komplexen Beleuchtungssimulationen wie für Kamerasysteme erstellt werden.

Durch die Verwendung des OCT zur Keyhole-Messung kann bereits im Vorfeld der Machbarkeitsstudien bei den ersten Schweißversuchen ermittelt werden, ob der Schweißprozess im Wesen sicher, konstant und zuverlässig ist. Dadurch trägt das OCT Anteil zur Verbesserung und Optimierung von Schweißprozessen.

Für die Messung des POST-Prozesses können auch Offline-Versuche parallel zur noch laufenden Prozessentwicklung gemacht werden.

Von der Bedarfsanalyse Ihrer Anforderung und den Schweißtests Ihrer Aufgabenstellung in unserem hauseigenen Versuchslabor – wir beraten Sie gern.
Von der Planung und Projektierung bis hin zur Umsetzung und Integration der Module in Ihre Anlage sowie der Anwenderschulung Ihrer Mitarbeiter vor Ort – bei uns bekommen Sie alles aus einer Hand.
Wir sind Ansprechpartner vor als auch nach erfolgreich beendeter Projektierung. Unsere Kunden wissen dies und schätzen uns dafür.
Passend
Alle großen und namhaften OEM-Hersteller setzen Lessmüller Sensorik seit Jahren ein.
Im Bereich der Elektromobilität zählen Batteriehersteller aus China und Korea zu unseren Kunden.Insgesamt arbeiten wir mit vielen Systemintegratoren zusammen: Bergmann & Steffen, Erlas, Felsomat, Thyssen Krupp Engineering, Manz, Comau, Evobeam, Aumann u.a.Fragen Sie uns für detaillierte Informationen.
Lessmüller-seit-1990

ANWENDUNGEN

Hier haben sich unsere OCT Lösungen schon bewährt

OCT hat sich in praktisch allen Fertigungsproduktionen als optimales und umfangreiches Werkzeug zur Qualitätssicherung von industriellen Laserschweißprozessen etabliert.
Die Technologie ist zukunftsweisend und gilt bereits in vielen Branchen als die Standardlösung schlechthin.

Und die Entwicklung geht weiter: So unterstützt Lessmüller Lasertechnik beispielsweise die Friedrich-Alexander-Universität (FAU) Nürnberg-Erlangen in dem Forschungsprojekt KIKoSA zur Optimierung von Laserschweißprozessen durch die Nutzung künstlicher Intelligenz (KI).

Wenn Sie gerne mehr zu den technischen Grundlagen von OCT erfahren möchten, empfehlen wir Ihnen die Richtlinien des Vereins Deutscher Ingenieure (VDI).

Hier haben sich unsere OCT-Lösungen schon bewährt …

Produktberatung

Richard Steinbrecht

.

Laserschweißen Produktlösungen

Downloads

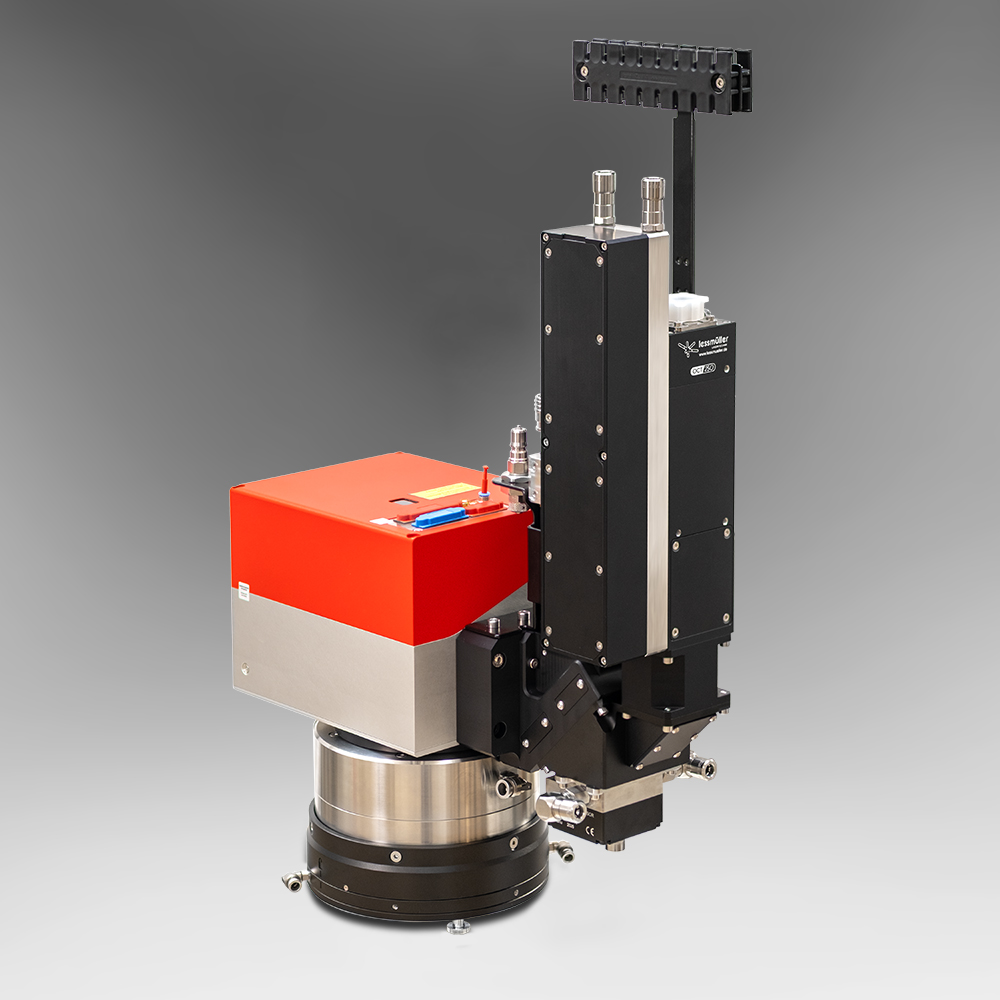

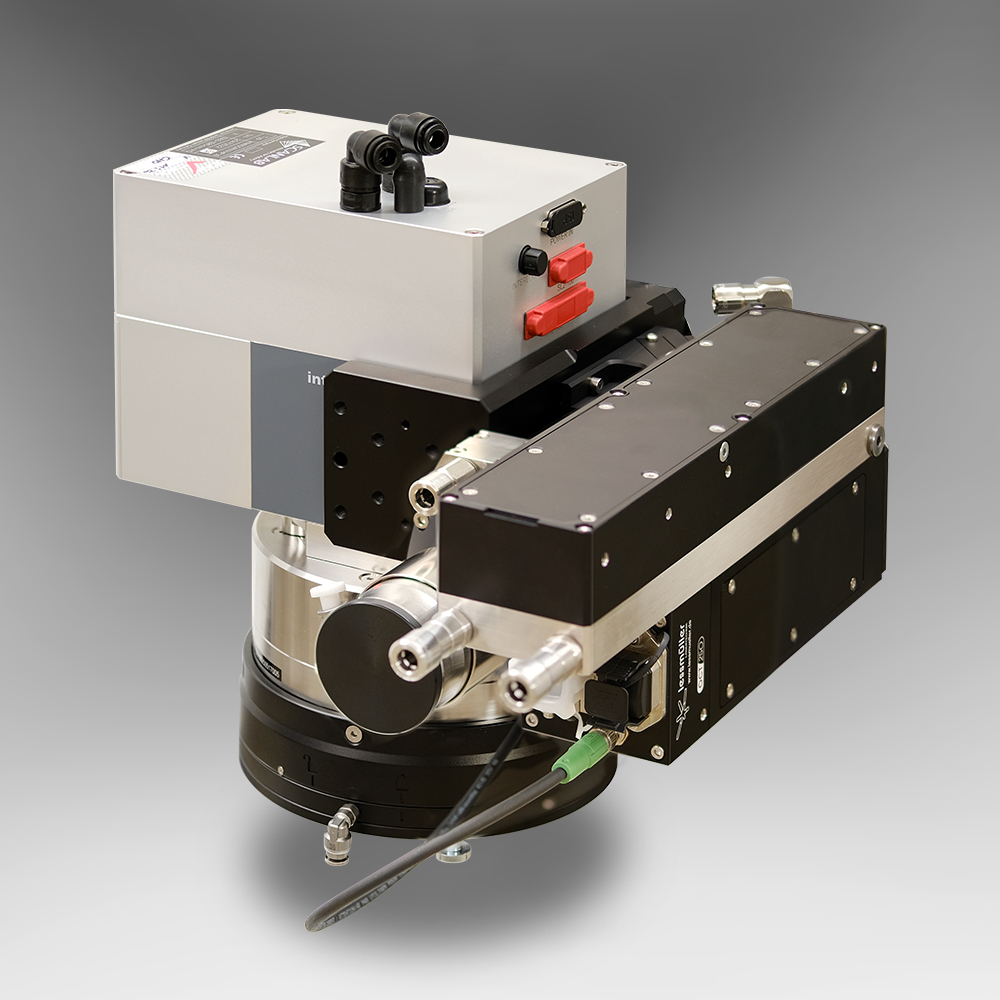

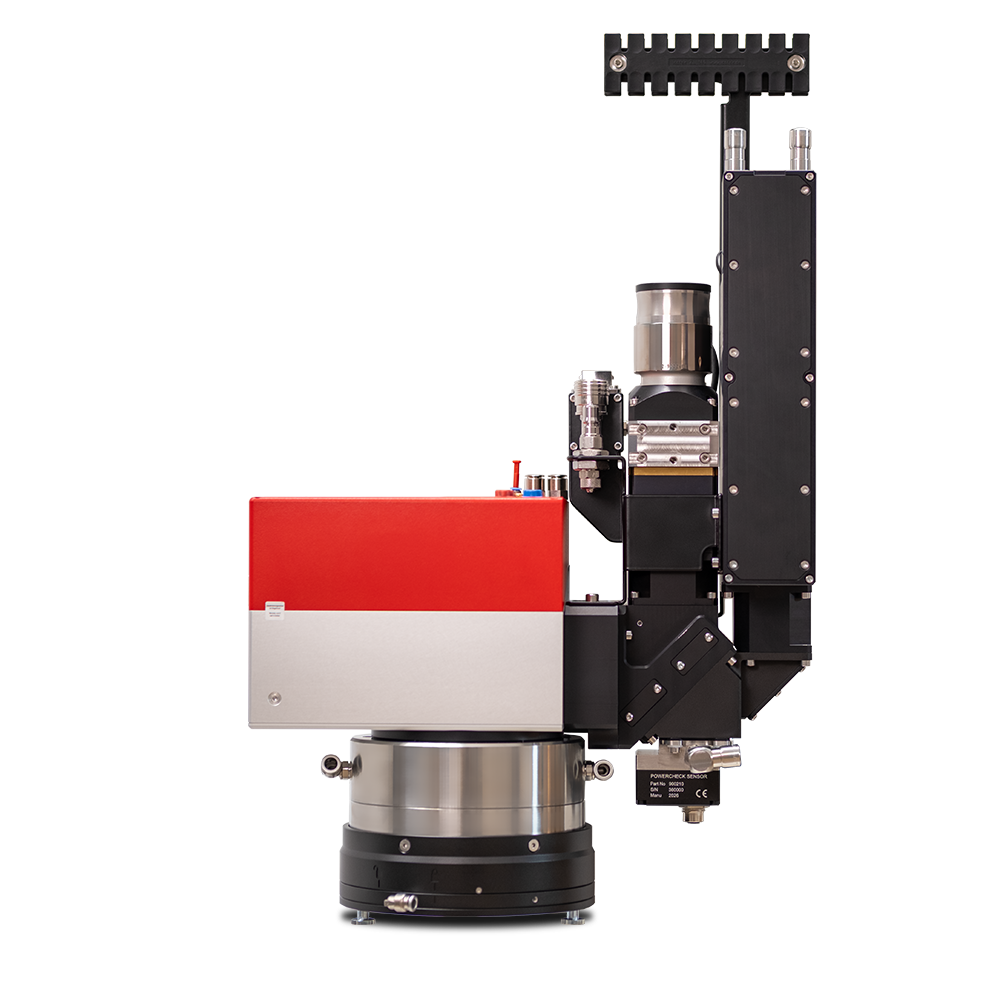

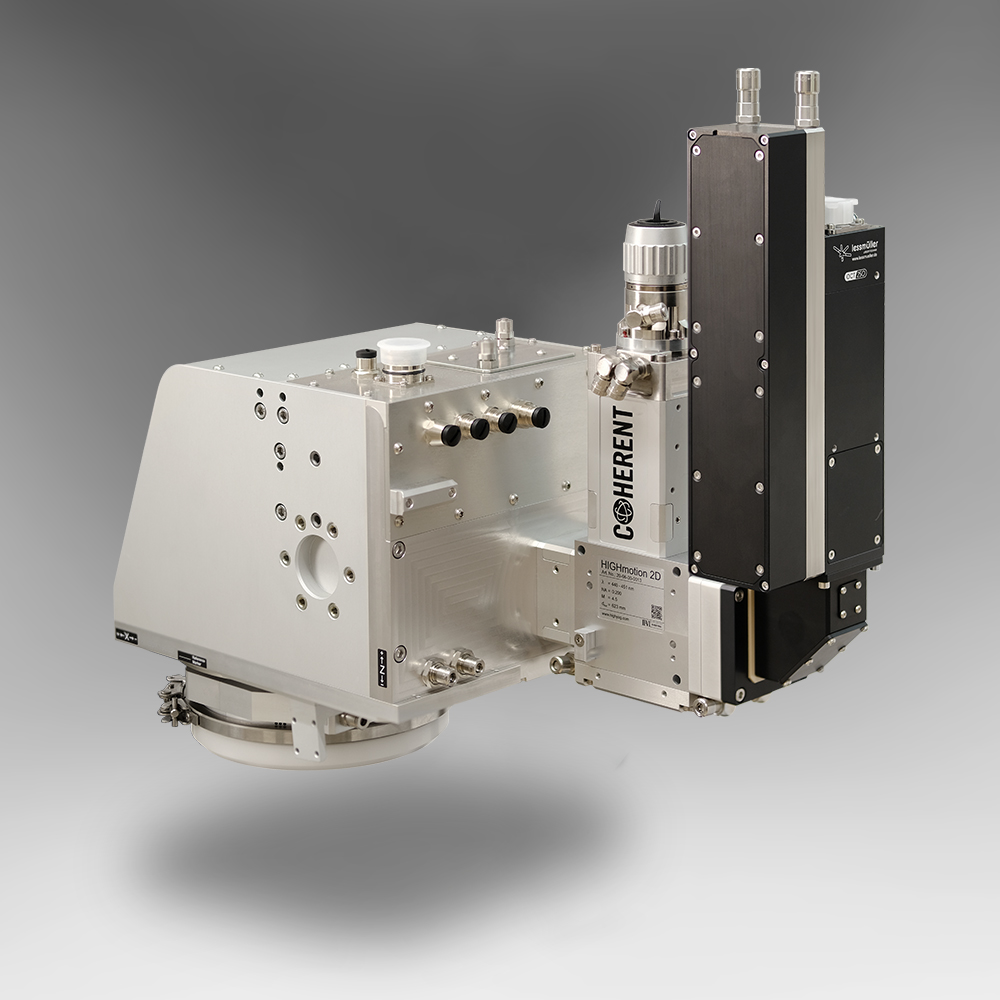

OCT für Scanner- und Festoptiken
